成套装备模块化设计系统的总体方案分为模块化产品开发和模块化产品设计两大部分。

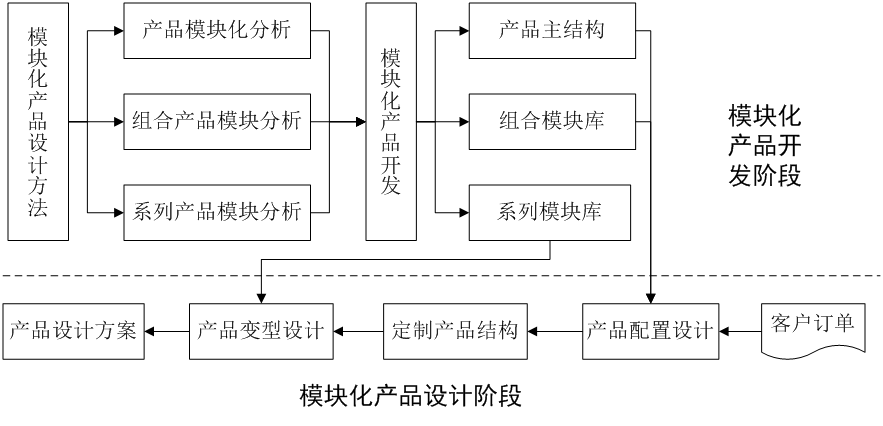

模块化产品开发主要是应用模块化产品设计方法，对成套装备、组合产品模块、系列产品模块等进行分析，利用模块化产品开发工具，建立成套装备产品的主结构、组合模块库和系列模块库。当企业接到客户订单时，利用产品配置设计工具在产品主结构的指导下通过组合模块库的配置设计，得到满足客户需求的定制产品结构，然后利用产品变型设计工具通过对系列模块的变型得到最终的定制产品设计方案。

成套装备模块化设计系统主要由两个子系统构成，一是产品建模子系统，二是产品设计子系统。其中产品建模子系统是对模块化产品开发阶段提供支持，其最终结果是建立成套装备的产品主结构、组合模块库和系列模块库；产品设计子系统是对模块化产品设计阶段提供支持，其最终结果是利用所建立的组合模块库和系列模块库，快速设计出符合客户要求的产品方案。

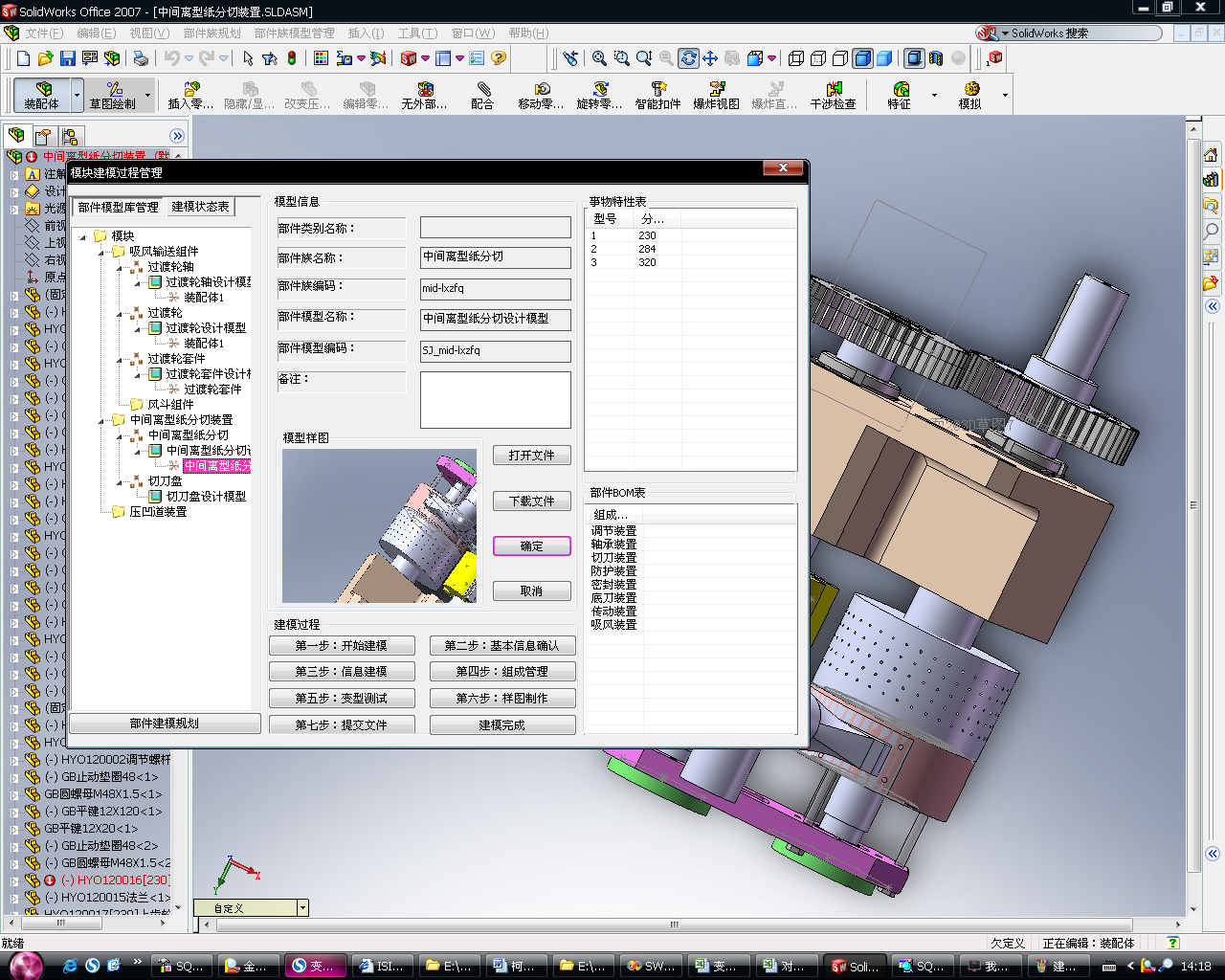

软件主界面
